Beacon in banda 20m CW & RTTY con Arduino

Di seguito il progetto e la realizzazione di un beacon CW e RTTY con Arduino,

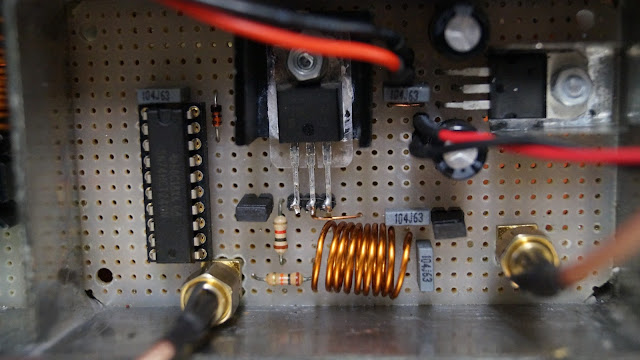

La parte RF e' stata realizzata tenendo presente che la potenza max doveva essere di 10W, per non avere eccessivi consumi in barca
Il beacon e' stato realizzato per l'amico navigatore Gian Biagio IS0EZZ con la sua barca Ulyxes e lo portera' in barca durante il suo viaggio in Polinesia 2017-2019 (IS0EZZ/MM/B).
Il beacon invia ogni 1 minuto le coordinate geografiche di Ulyxes in modalita' telegrafia CW su 14066 e in digitale RTTY LSB 14089 (parametri: 50 baud, 170Hz shift); al termine dell'invio coordinate 1 minuto di pausa.

Formato informazioni beacon:

IS0EZZ/MM/B latitudine, longitudine, speed (nodi), distanza da Cagliari (km), sito web riferimento (www.ulyxes4.it)


Il beacon e' collegato ad un'antenna delta loop filare per la banda dei 20m (14MHz) di 21.10m, montata a triangolo rettangolo lungo l'albero e lungo il boma

Per modifiche e aggiornamenti riguardanti il beacon e orari di attivazione, consultare il sito di Gian Biagio IS0EZZ (www.ulyxes4.it)


73
Roberto IS0GRB
