UpConverter 51 MHz - 176 MHz per DATV (Parte 1a - RX)


Vi presento il progetto di un UpConverter, dai 51 MHz ai 176 MHz, per la sperimentazione della DATV in banda 6m.

I PCB di questo progetto sono disponibili al seguente link e sono già in misura corretta:
https://drive.google.com/file/d/1qjU2NZJHtlEjhBA7gji9KEAkb1xf9_Dd/view?usp=sharing

Il converter può essere utilizzato anche per ricevere i 6m SSB con un apparato all mode per i 2m, capace di arrivare a 175MHz, in alternativa potrete utilizzare una chiavetta SDR R820T2 – RTL2838.

La costruzione di questo converter è la prima parte del progetto, che ha come obbiettivo quello di poter ricevere e trasmettere in DATV a 51.7MHz.

L’utilizzo di questa banda per la DATV è molto popolare in nord Europa ed in Francia, spesso viene anche utilizzata per i contest DATV; in coda al documento alcuni link utili.

Questo è attualmente il band plan di riferimento per la DATV in 6m.
Sito origine foto: http://pe1itr.com/50mhz/datv-6m.htm

Per ricevere in DATV sui 51 MHz inizialmente è possibile utilizzare una chiavetta SDR, in unione al programma dvb-s_gui  (http://v.1337team.tk/dvb-s_gui_amsat.zip), ma per comodità ed una migliore ricezione mi sono imposto di utilizzare il ricevitore Minitiouner, noto ai radioamatori che trasmettono in DATV su QO-100, con una sensibilità superiore ma che inizia a ricevere dai 144 MHz, per cui era necessaria una conversione del segnale.

La parte trasmittente prevederà l’utilizzo di Adalm Pluto impostato a 51.7MHz, seguito da una serie di amplificatori per portare la potenza a circa 50W, ma di questo parleremo in seguito con l’aggiornamento di questo documento.

Il progetto di questo UpConverter per la parte RX è composto da 2 parti:

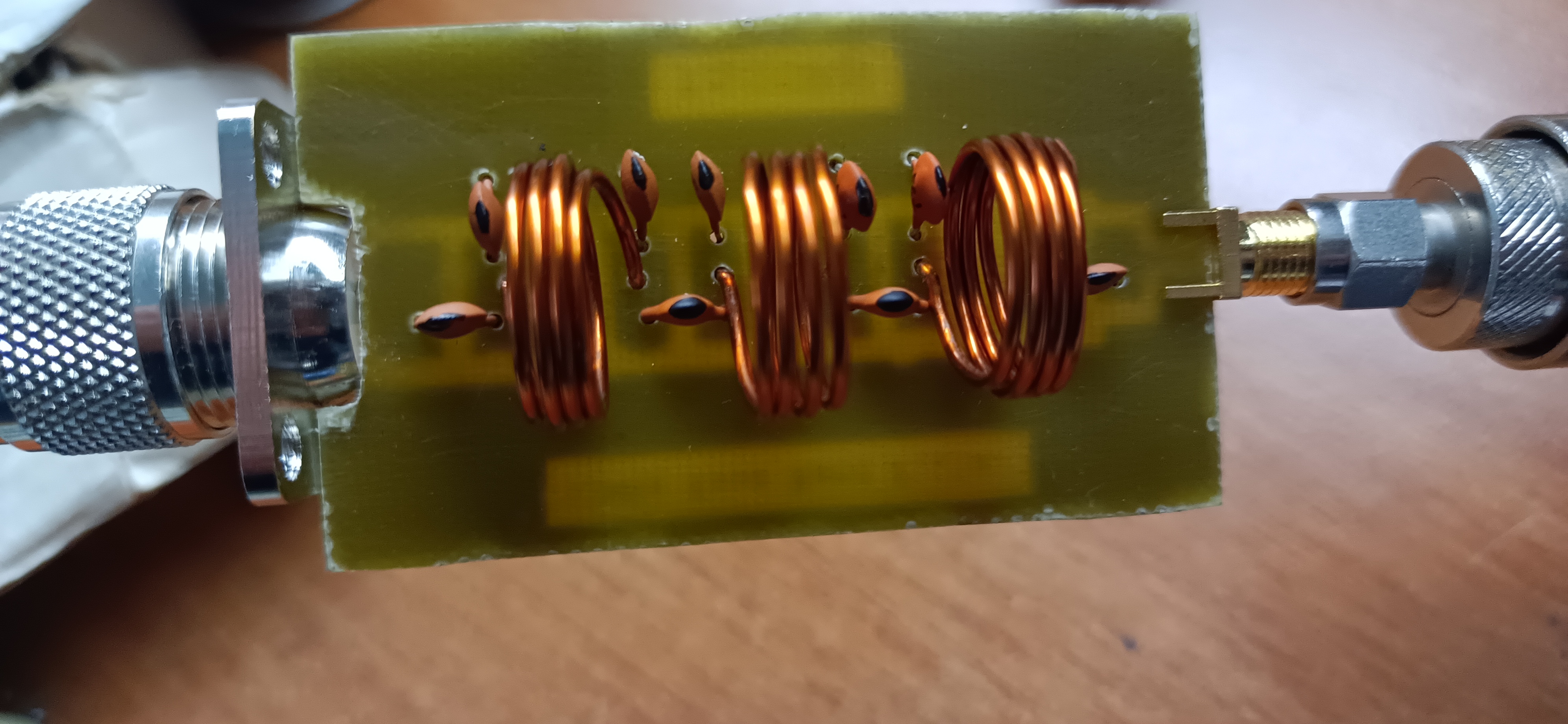

1.       Il filtro di ingresso a 51 MHz (che verrà utilizzato anche in TX, seguito da un relè coassiale per switch RX/TX)

2.     Il converter realizzato con l’integrato NE612 (potrete utilizzare in sostituzione un NE602), che converte il segnale a +125 MHz rispetto a quello originale.


Link articolo completo ed aggiornato in formato pdf (italiano):
https://drive.google.com/file/d/1SU3K4zJj9FiFyZFYPN-ZOD47_8IuXANw/view?usp=sharing

Link articolo completo ed aggiornato in formato pdf (inglese):
https://drive.google.com/file/d/1J0N88ZpvlGUcbfJTSLey0QKkExF6VgQW/view?usp=sharing
